吊装模拟的操作教程

1. 根据吊装半径和吊装高度，查询指定吊车的额定起重量和最大吊装高度。

2. 根据吊装半径和吊装重量，自动选型合适的起重机，并核算。

3. 根据障碍物和吊物的尺寸和位置，核算其至吊臂的间距。

4. 模拟吊车主臂伸收，抬降及回转，并动态显示吊装半径，臂长，吊装高度及额定起重量等参数。

5. 切换不同的场景。

6. 对吊车进行移位。

7. 场景中快速切换正视图，左视图，右视图及底视图，并旋转和缩放视图。

8. 移动，旋转，缩放，删除场景中的物项。

9. 快速更改吊物，支座，障碍物的尺寸。

10. 模拟吊装可随时改变尺寸的长方体和圆柱吊物。

11. 模拟吊装铁箱，水泥块等吊物。

12. 复制多台吊车，并对指定吊车进行控制。

13. 在三维场景中进行长度的测量和标注。

14. 电脑版软件的常用操作键。

问题1

1. 根据吊装半径和吊装高度，查询指定吊车的额定起重量和最大吊装高度（点击打开视频）。

首先按如下步骤 选择需查询的吊车：

1） 选车吊车型号（汽车吊，全地面起重机，履带吊）

2） 选择吊车厂家（三一，徐州，中联，不限厂家）

3） 选择合适吨位的型号。

其次，输入吊装参数：

1）勾选手动输入。

2）输入吊装高度。

3）输入吊装半径。

最后，查询结果和核对。

4） 点击查询，软件显示如下结果。

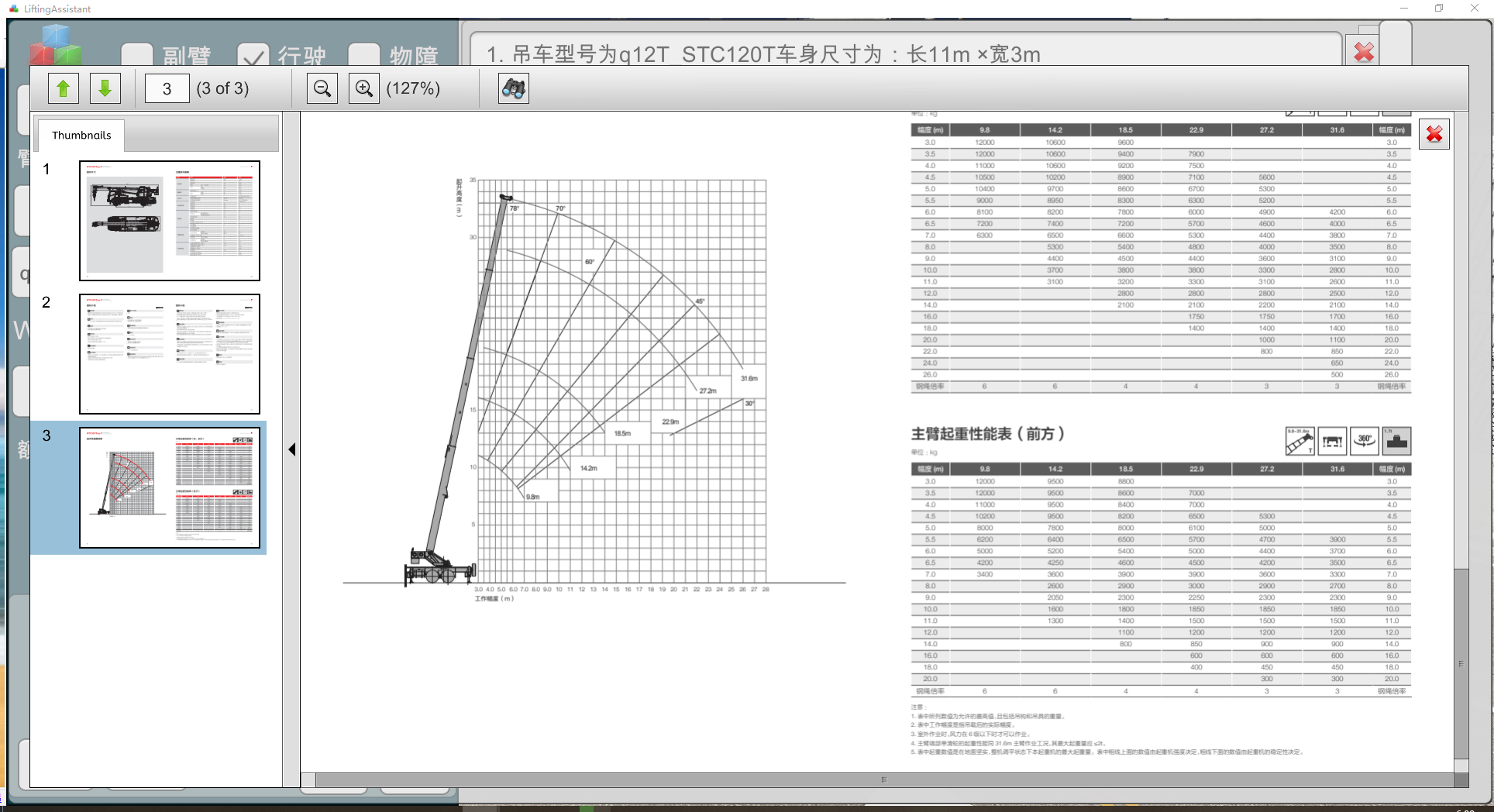

5） 点击查看，显示吊车性能参数表，进行查看，核对。

问题2

2. 根据吊装重量，吊装高度和吊装半径，自动选型合适的起重机，并显示详细结果和核算（点击打开视频）。

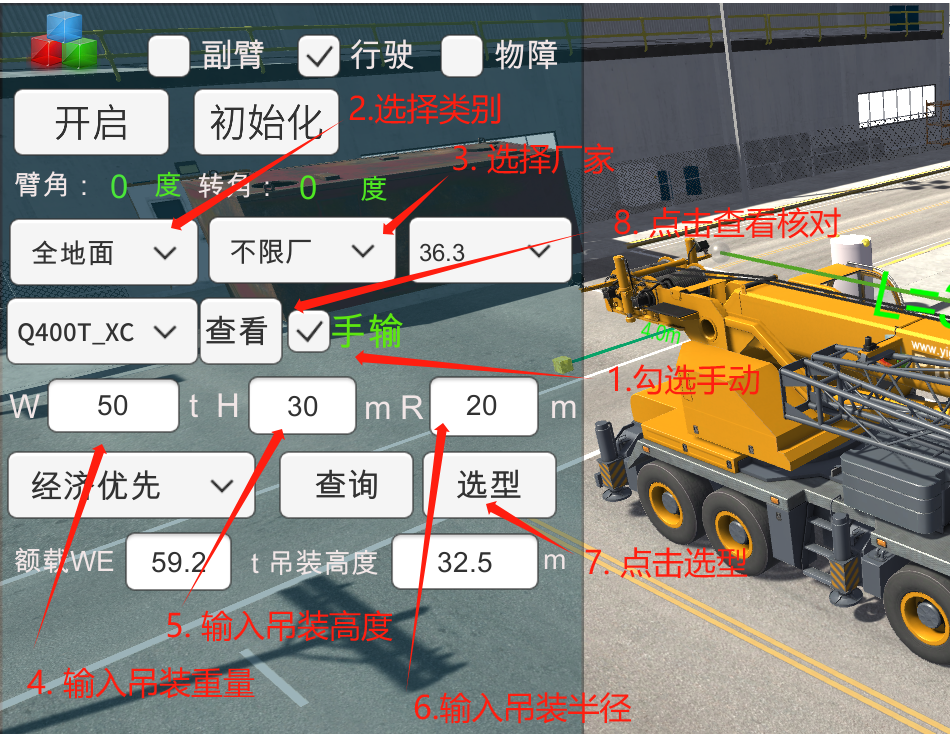

具体步骤如下：

1）勾选手动输入；

2） 选车吊车型号（汽车吊，全地面起重机，履带吊）

3） 选择吊车厂家（三一，徐州，中联，不限厂家）

4） 输入吊装重量；

5） 输入吊装高度；

6） 输入吊装半径；

7） 点击选型；

8） 点击查看，打开吊车性能参数表进行核对。

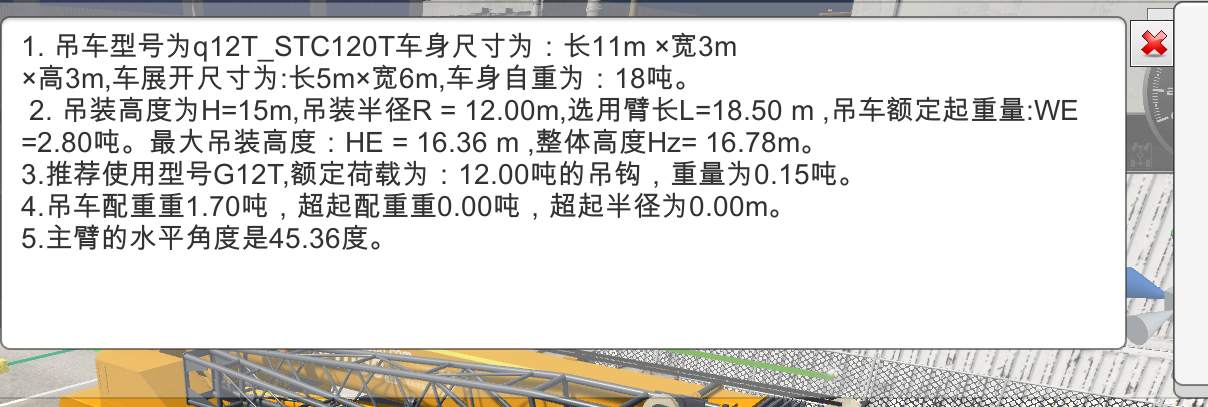

查看自动选择出的吊车型号和臂长等详细选型结果，如下图所示：

问题3

3. 根据障碍物和吊物的尺寸和位置，核算其至吊臂的间距（点击打开视频）。

1)  按以上步骤，选择吊车型号，厂家，并填入吊装重量，吊装高度和吊装半径。

2）勾选物障，打开吊物，障碍物和支座的参数输入面板。

3）按吊装实际情况填写吊物尺寸和位置参数。

4）若有障碍物，勾选障碍物，并填入障碍物，安装支座的尺寸和位置参数。

5）点击查询或选型，即可得到吊物或障碍物至吊臂的间距。

详细步骤入下图：

问题4

4. 模拟吊车主臂伸收，抬降及回转，并动态显示吊装半径，臂长，吊装高度及额定起重量等参数（点击打开视频）。

1） 按以上步骤选择合适的吊车类别，厂家，吊车型号。

2） 点击开启按钮，让吊车进入吊装状态。

3） 使用操作面板上的操作按钮或最后附图的快捷键，实现吊车的抬臂，升臂，回转等。（按钮为开关式操作，点一下开始，再点一下停止）。

4） 通过结果显示面板，读取实时的额定重量和吊装高度。

详细步骤如下：

问题5

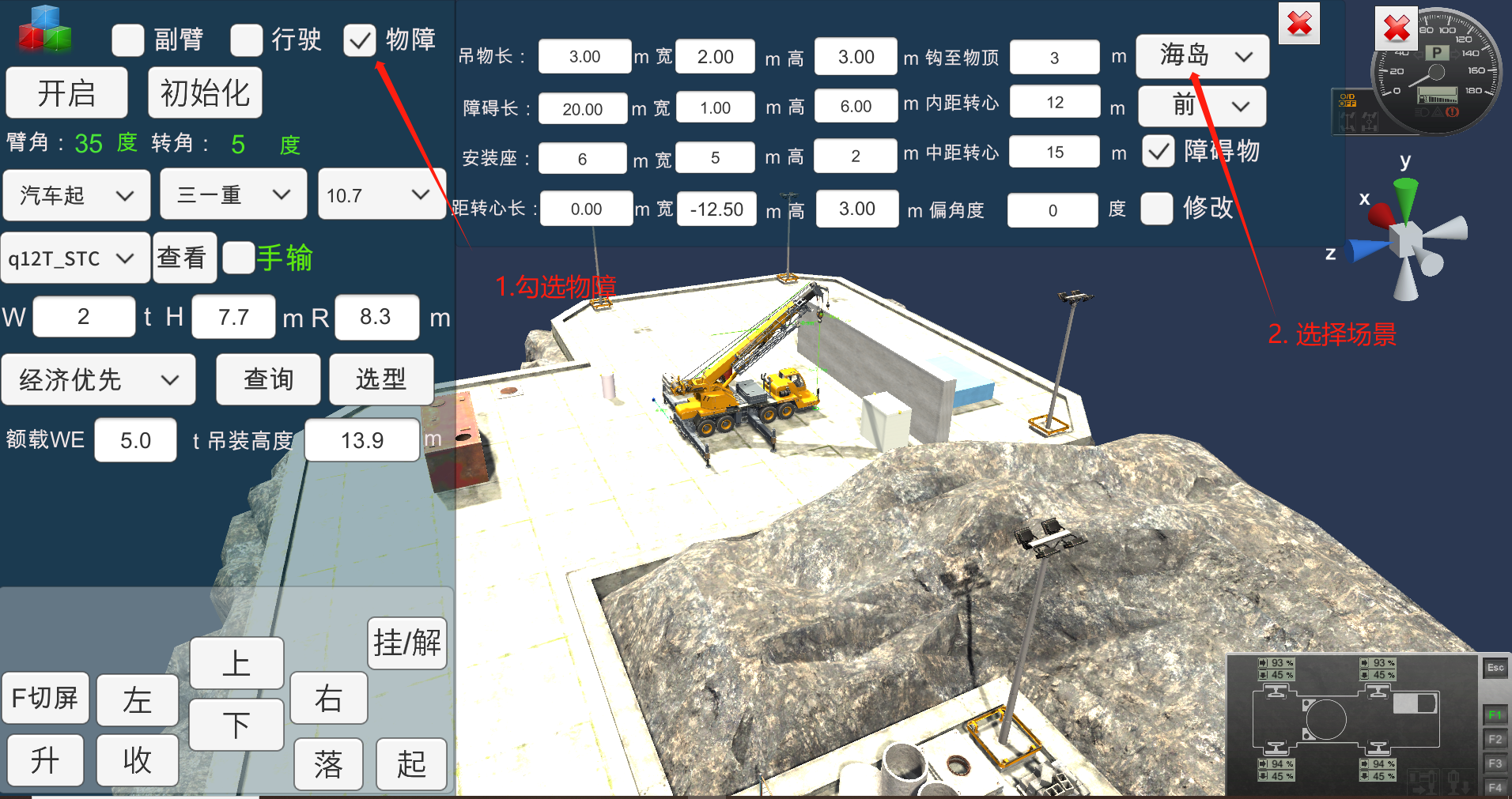

5. 切换不同的场景。

1）勾选物障选项，打开物障设置面板。

2）点选场景下拉框，设置不同的场景。

详细步骤如下：

问题6

6. 对吊车进行移位。

1）勾选行驶选择框，切换至行驶状态(取消则切换至吊装状态)。

2）使用操作面板上的操作按钮或最后附图的快捷键进行吊车移位。

详细步骤如下：

问题7

7. 场景中快速切换正视图，左视图，右视图及底视图，并旋转和缩放视图。

1）点击视图控制器上的指定方向，快速切换正、左、右及底视图；

2）滚动鼠标中键，可以放大和缩小视图，点选视图控制器上的方块，可以快速切换近景和远景视图。

手机触屏版，则使用两指同时向内或向外滑动。

3）按住鼠标左键，拖动鼠标，可以旋转视图。

问题8

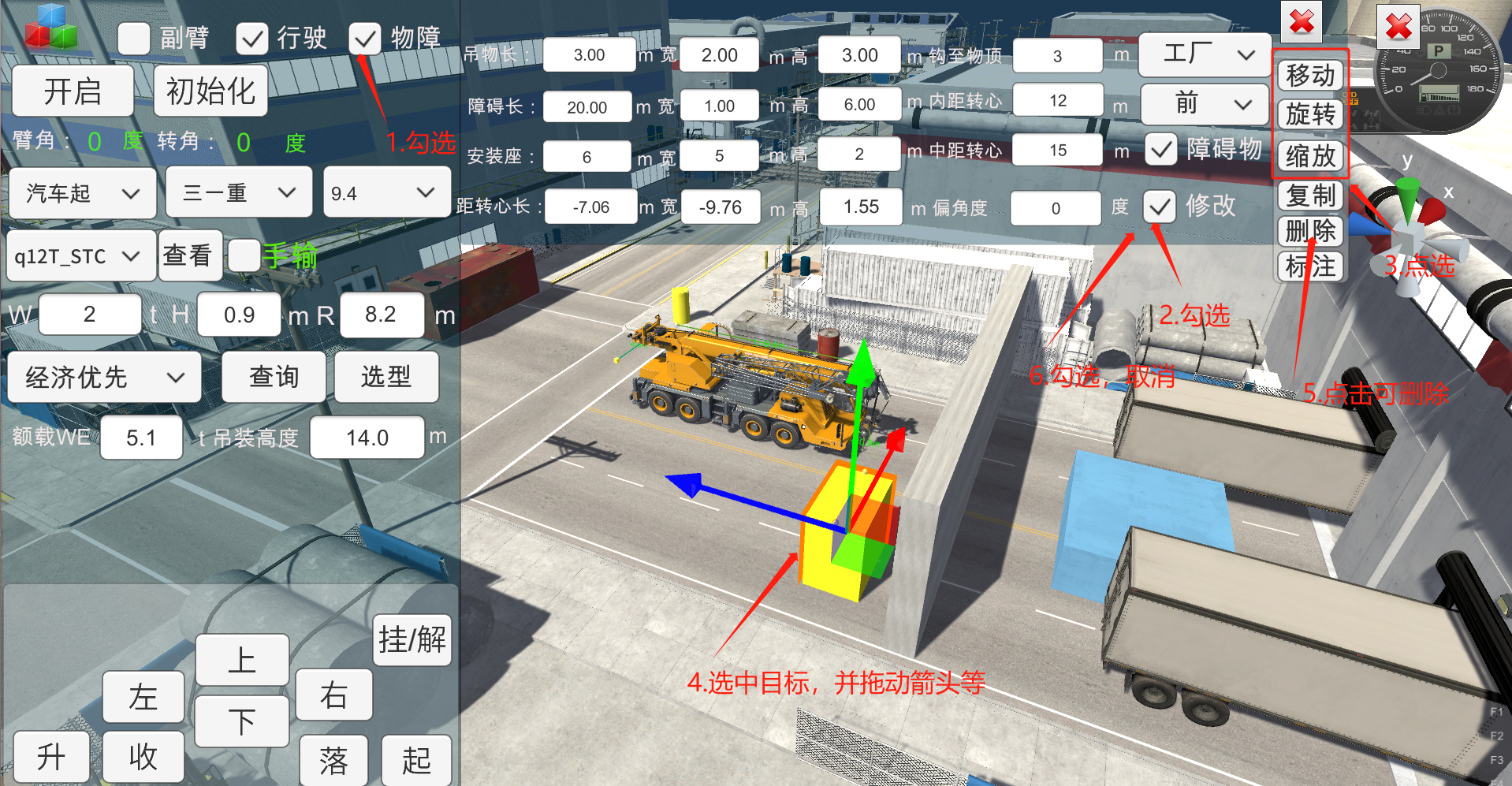

8. 移动，旋转，缩放，删除场景中的物项。

1）勾选物障选框，打开物障面板。

2）勾选修改，打开编辑面板（此时场景不可进行旋转，只能缩放）。

3）点选移动或旋转或缩放命令。

4）点选场景中的目标物体，拖动物体上出现的移动箭头或旋转圆圈或缩放尺进行移动，旋转和缩放。

5）在物体选中状态，点击删除按钮，可以删除选中物体。

6）编辑完成后，取消修改选框，隐藏编辑面板，回复视图可旋转。

详细步骤如下：

问题9

9. 快速更改吊物，支座，障碍物的尺寸。

1）勾选物障选框，打开物障面板。

2）点选场景中的预制吊物或障碍物或支座（点选后，物体颜色变为嫩黄色）。

3）在面板上输入物体的尺寸及距离吊车回转中心的距离及偏角，改变物体的形状。

详细步骤如下：

问题10

10. 模拟吊装可随时改变尺寸的长方体和圆柱吊物。

1）确保操作吊车未被禁用（控制室玻璃被红色封闭，点选吊车可切换）。

2）点击控制面板上的开启按钮，或使用以下附图的快捷键开启吊车并打开支腿和脱钩。

3）点选操作面板上的按钮或快捷键，控制主臂和吊钩，确保吊钩在长方体或圆柱体吊物上方，距离在设置的吊钩至吊物距离范围内。

4）吊钩自动钩起吊物，并连接钢丝绳。

5）通过物障面板，设置尺寸及高度等相关参数。

6）通过操作面板或快捷键，移动吊物。

详细步骤如下：

问题11

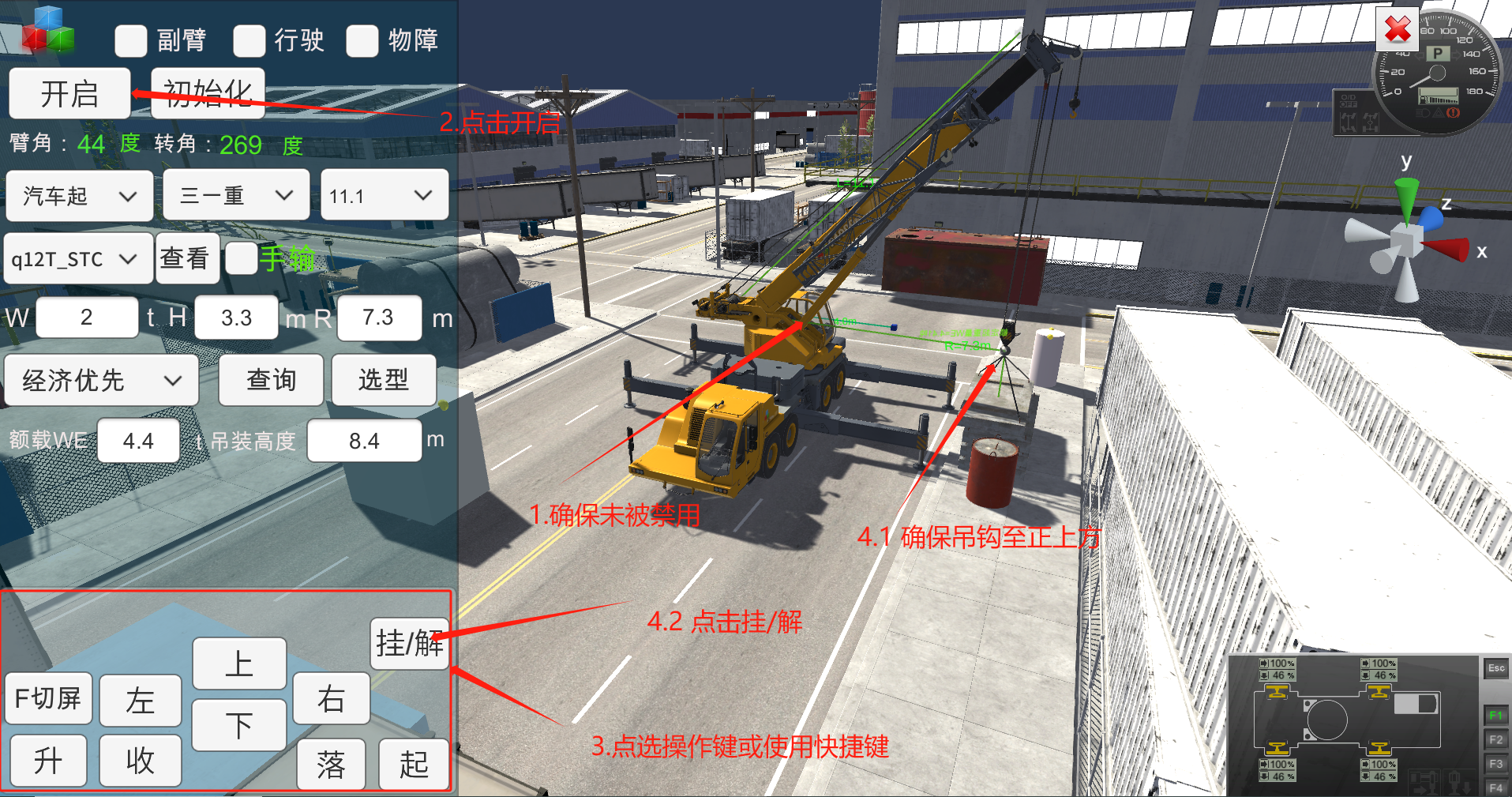

11. 模拟吊装铁箱，水泥块等吊物。

1）确保操作吊车未被禁用（控制室玻璃被红色封闭，点选吊车可切换）

2）点击控制面板上的开启按钮，或使用以下附图的快捷键开启吊车并打开支腿和脱钩。

3）点选操作面板上的按钮或快捷键，控制主臂和吊钩，确保吊钩在水泥块，铁箱等吊物上方。

4）当出现挂钩图示，点击挂/解按钮，可以挂钩物体。

5）通过操作面板或快捷键，移动吊物。

详细步骤如下：

问题12

12. 复制多台吊车，并对指定吊车进行控制。

1）布置有足够空间的地方，按照复制物体的方式，对吊车进行复制。

2）禁用不需要控制的吊车（点选吊车，确保控制室玻璃被红色封闭即被禁用，点选吊车可切换）。

3）使用操作安装或快捷键操作吊车。

详细步骤如下：

问题13

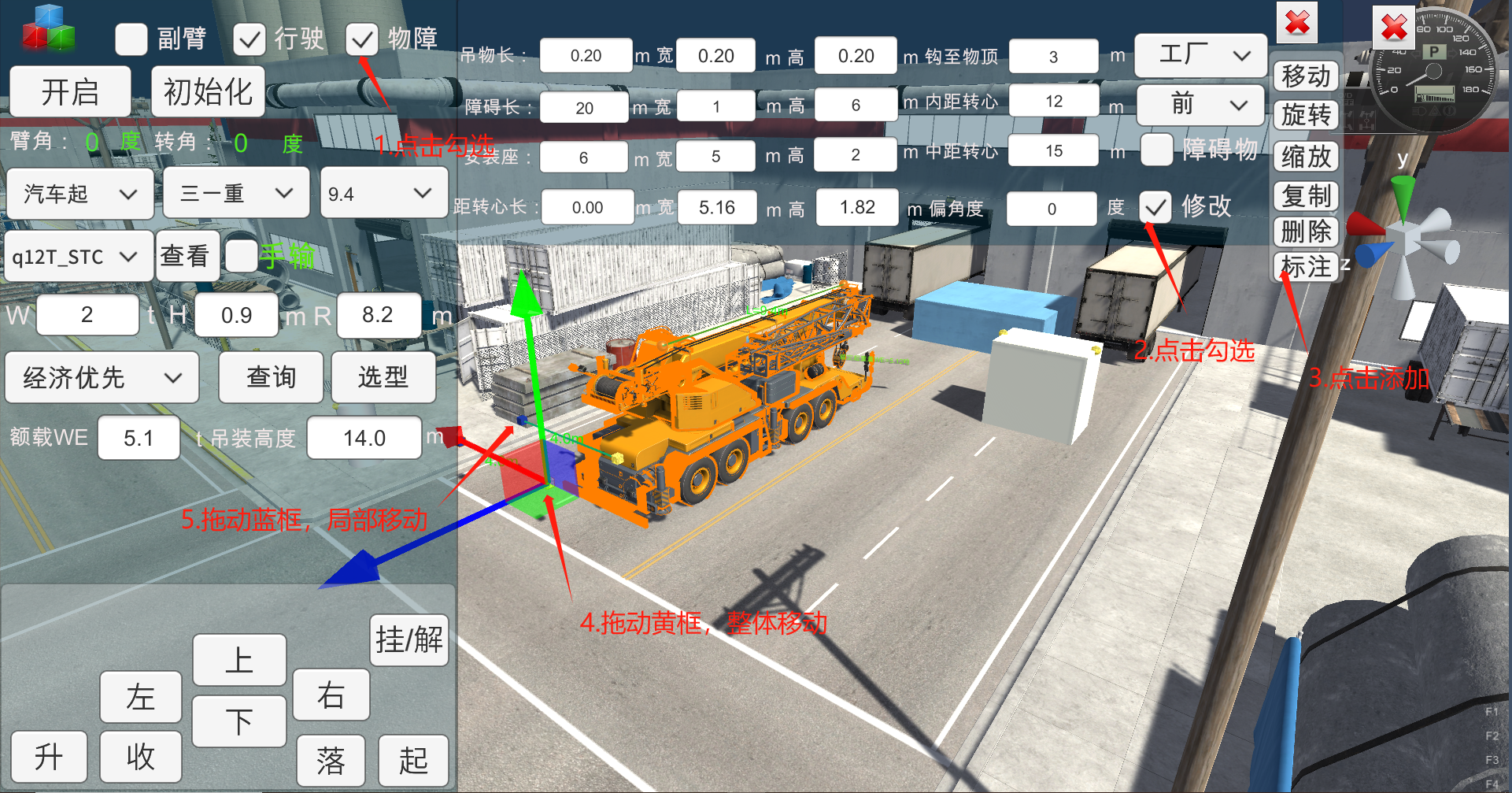

13. 在三维场景中进行长度的测量和标注。

1）勾选物障选框，打开物障面板。

2）勾选修改，打开编辑面板（此时场景不可进行旋转，只能缩放）。

3）点选标注按钮。

4）使用修改面板上的移动工具，拖动标注尺寸的黄色方块，整体移动尺寸，拖动蓝色方块，改变测量间距。

5）编辑完成后，取消修改选框，隐藏编辑面板，回复视图可旋转。

详细步骤如下：

问题14

14. 吊装模拟电脑操作按键

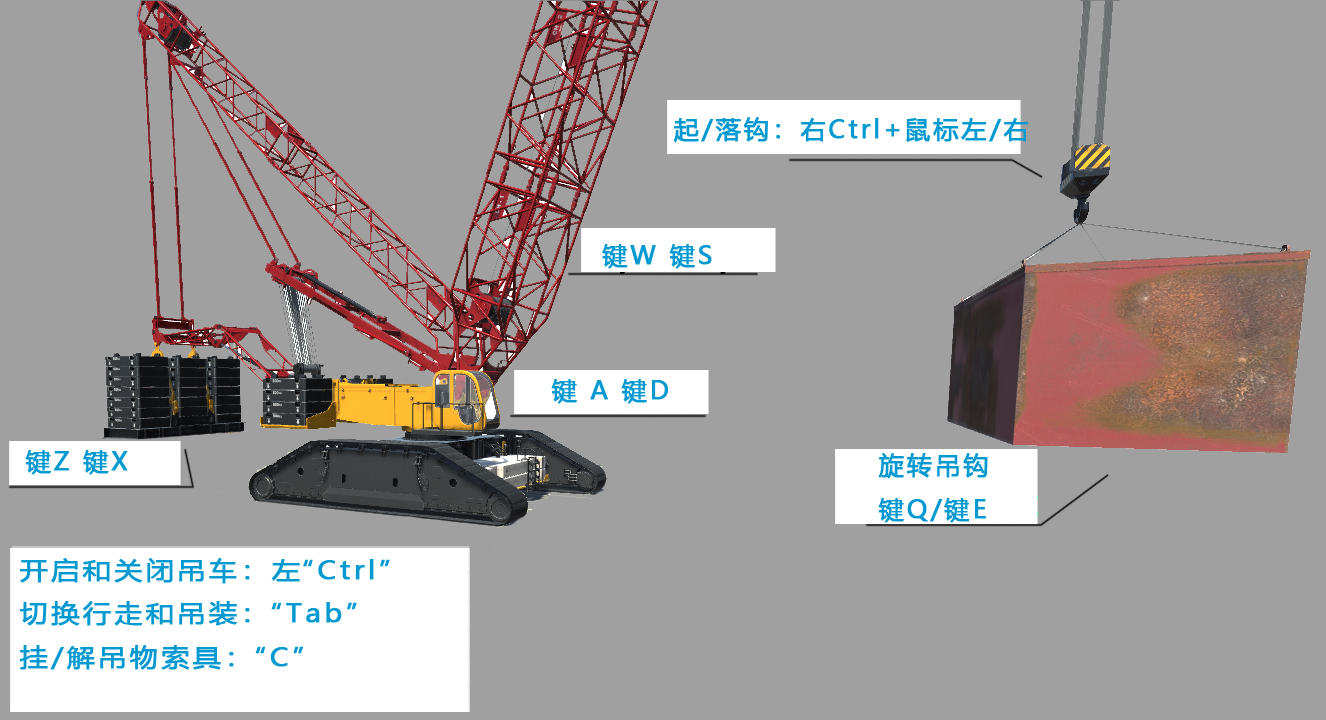

1. 汽车起重机，全地面起重机操作按键示意图如下：

2. 履带起重机操作键示意图如下：
