教程内容
一 视频教程合集：
二 软件操作教程
12. 安装1.2.9及以上版本，会员自助购买开通和申请发票教程。
（待完善）
1.通过计算吊点受力，进行卸扣，钢丝绳选型和吊耳设计（点击打开视频教程）。1）打开软件，在左侧树形菜单栏点击“受力及绳长”，打开计算界面。
2）输入吊物重量，单位为吨。
3）根据吊物采用的吊装方式，选择吊点组合（两点，三点，四点及多点吊装）。
4）根据右侧图示，输入吊点至吊物高度H，吊点间距K等参数。
5）输入动载系数K1（默认取值为1.1，行业不同，要求不同，一般范围在1.05到1.25之间）。
6）软件会根据吊点数量和尺寸参数，计算出吊钩处钢丝绳角度，并推荐出不均匀系数K2（根据GB/T 16762-2020 第5页表1转换）。
7）根据吊点调平情况或吊装要求，调整不均匀系数K2。
8）点击计算，得到吊点水平，垂直分力，合力和角度等结果。
9）点击"Word计算书"，生成带公式的计算书，核查输入条件和计算结果。
10）核查无误后，点击卸扣选型/吊耳设计/钢丝绳选型按钮，可将计算数据传到到相应模块进行下步选型或设计。
11）点击保存按钮，可以保存计算结果（双击保存文件或在该位置点击打开，可打开保存文件）。
详细步骤入下图：

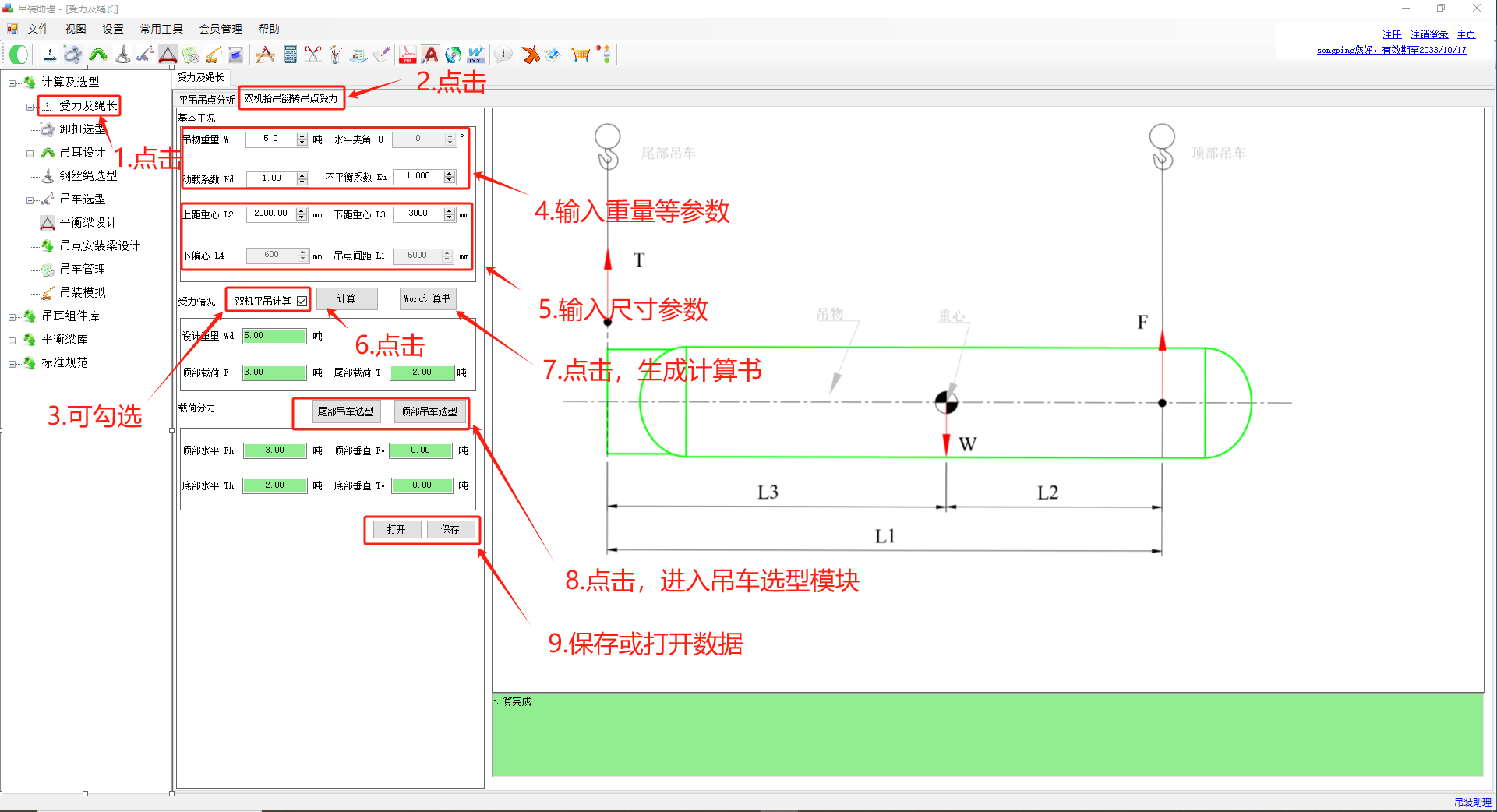

2.计算双机平吊或双机抬吊的载荷分配后，进行吊车选型（点击打开视频教程）。
1）打开软件，在左侧树形菜单栏点击“受力及绳长”，打开计算界面。
2）点击“点击双机抬吊翻转吊点受力选项页”。
3）若是平吊，则勾选“双机平吊计算”。
4）按右侧图示输入重量W，动载系数，不均载系数等。
5）按右侧图示尺寸参数。
6）点击计算，得到顶部和底部吊点的分力F和T。
7）点击"Word计算书"，生成带公式的计算书，核查输入条件和计算结果。
8）核查无误后，点击尾部吊车选型/顶部吊车选型，可将计算数据传到到相应模块进行下步选型或设计。
9）点击保存按钮，可以保存计算结果（双击保存文件或在该位置点击打开，可打开保存文件）。
详细步骤入下图：
知识点：由于吊车设计时，已考虑动载系数，因此在计算吊装重量时，可不考虑动载系数，可将其设置为1。双机抬吊，选型时要求，单机负载率不超过80%，已考虑了不均在系数，因此，吊点受力分析时，根据工程的重要性，适当调整不平衡系数。但在，吊耳设计或钢丝绳选型时，需考虑动载系数和不平衡系数。

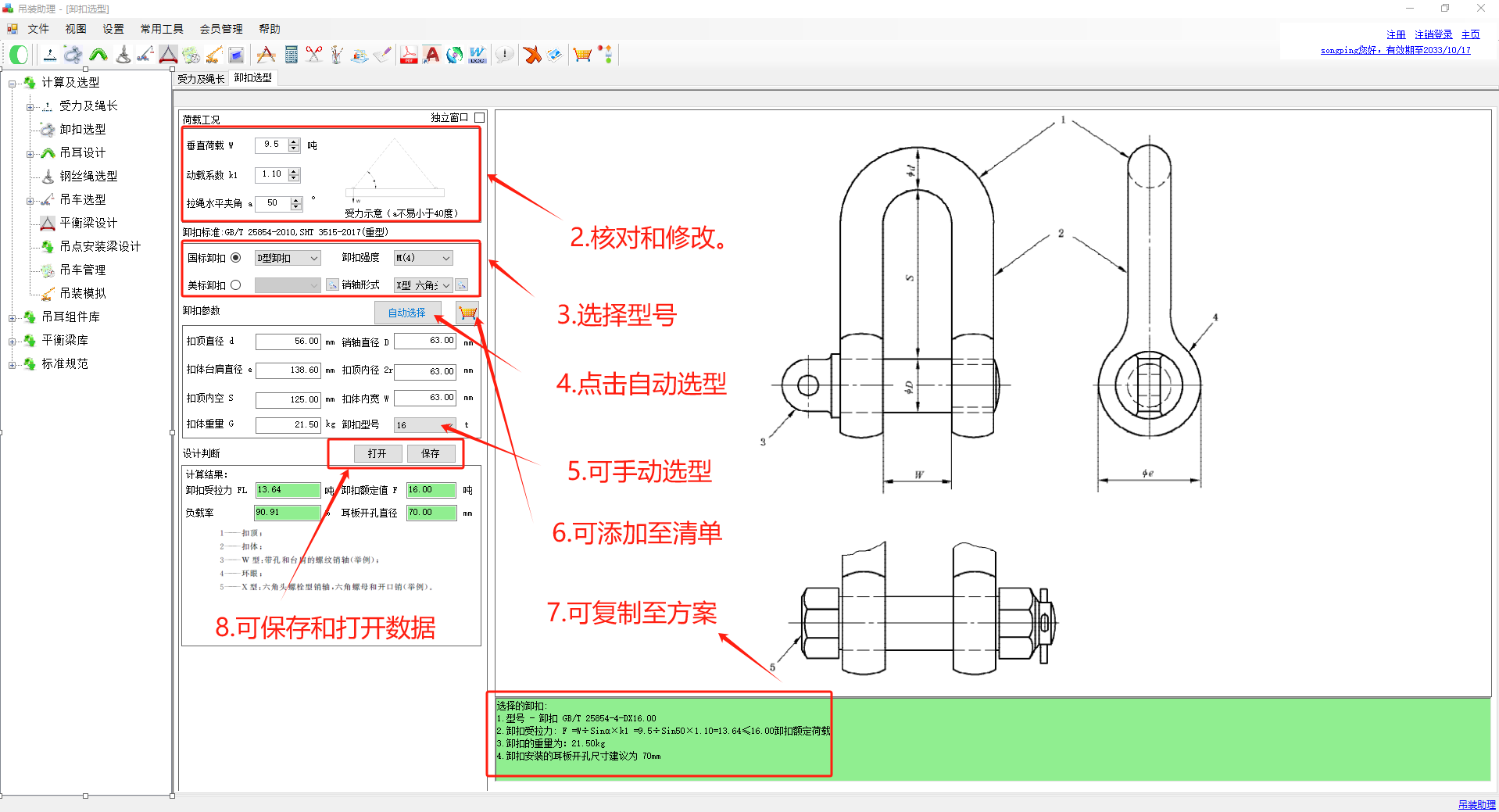

3.卸扣选型（点击打开视频教程）。
1）通过“受力及绳长”完成吊点受力分析后，点击卸扣选型，进入选型界面。
2）核对和调整垂直荷载W及动载系数K1和水平角度a等（注意此处的W为单卸扣处受到的已考虑不均载系数的垂直分力，不是整个吊物重量）。
3）选择卸扣的类别和型号。美标卸扣相对国标卸扣，其销轴直径偏小，因此吊耳设计时，开孔也偏小。若按美标卸扣选型和设计吊耳，而实际采用国标卸扣，则会出现卸扣无法穿孔的风险。因此，软件推荐选用国标S（8）级卸扣。
4）点击自动选择按钮，软件自动选择推荐型号，并显示尺寸参数。
5）可以手动选择卸扣型号，并显示尺寸参数。
6）核对参数无误后，点击清单添加按钮，可将选择型号添加至工机具清单以便后面模块或导出清单使用。
7）可复制右下角的选型结果至方案。
8）点击保存按钮，可以保存计算结果（双击保存文件或在该位置点击打开，可打开保存文件）。详细步骤入下图：

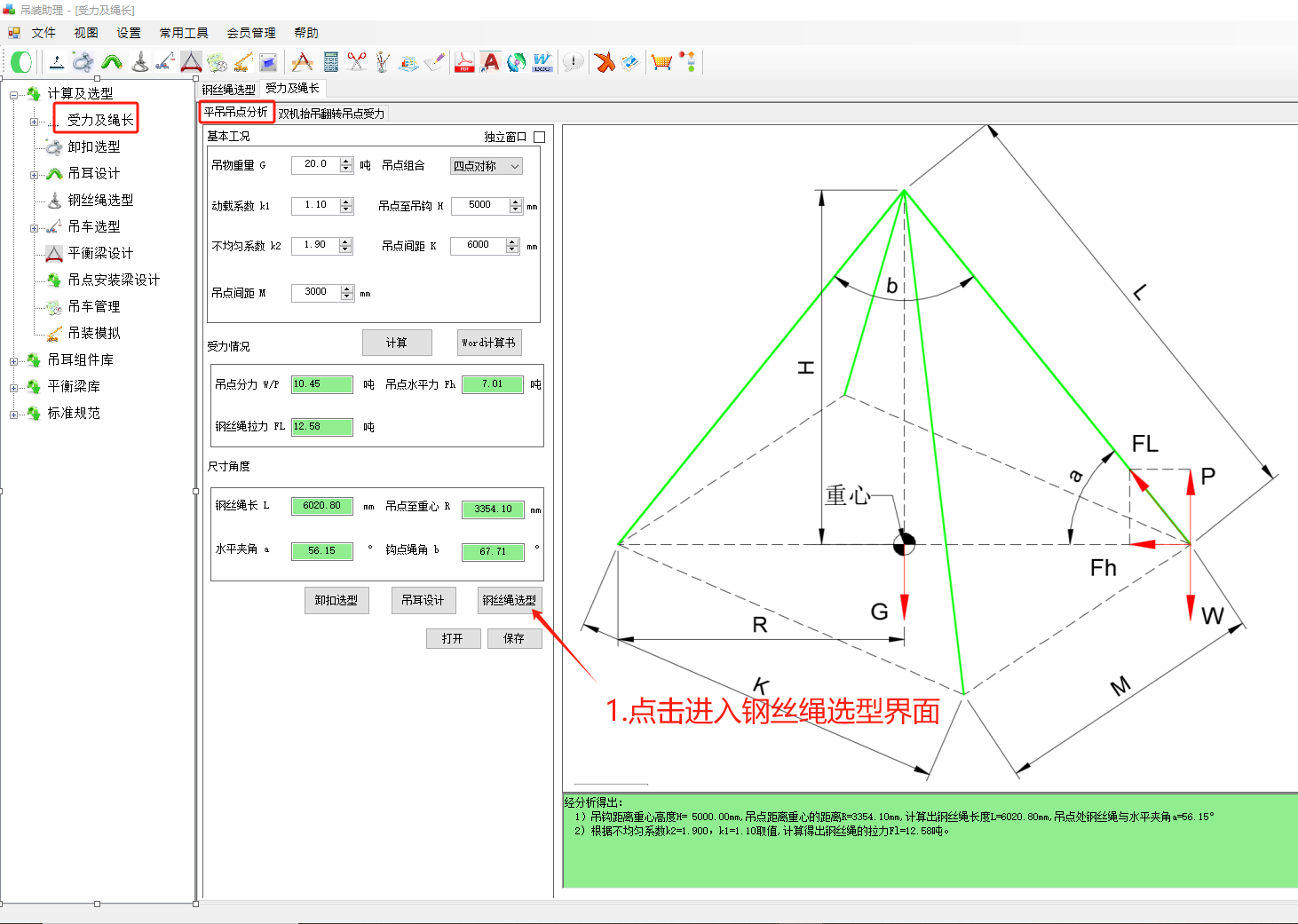

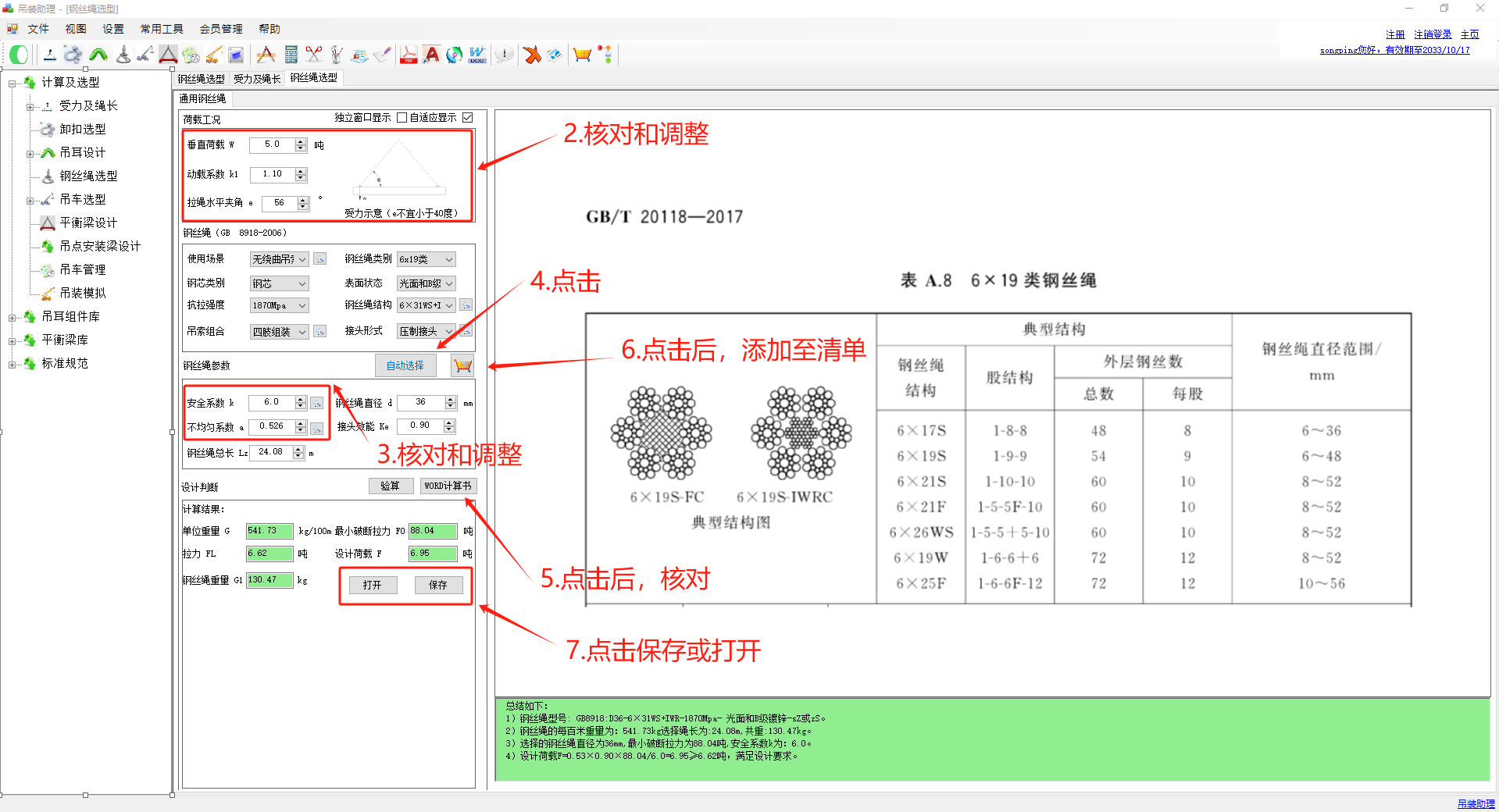

1）通过“受力及绳长”完成吊点受力分析后，点击钢丝绳选型，进入选型界面。
2）核对和调整垂直荷载W及动载系数K1和水平角度a等（注意此处的W为钢丝绳吊点处受到的未考虑不均载系数的垂直分力，不是整个吊物重量）。
说明：由于钢丝绳计算公式中的容许拉力位置已考虑了不均匀系数，因此在输入垂直分析时，避免重复考虑，垂直分析未乘以不均载系数。
α──考虑钢丝绳之间荷载不均匀系数;
ke ──钢丝绳接头效能系数;
k ──钢丝绳使用安全系数;
F0──钢丝绳的最小破断拉力;
3） 根据实际情况，调整安全系数和不均匀系数等。4） 点击自动选择，核对选型结果。
5） 点击“Word计算书”，生成选型计算书，核对输入条件，计算过程及结果。
6）核对参数无误后，点击清单添加按钮，可将选择型号添加至工机具清单以便后面模块或导出清单使用。
7）点击保存按钮，可以保存计算结果（双击保存文件或在该位置点击打开，可打开保存文件）。
详细步骤入下图：

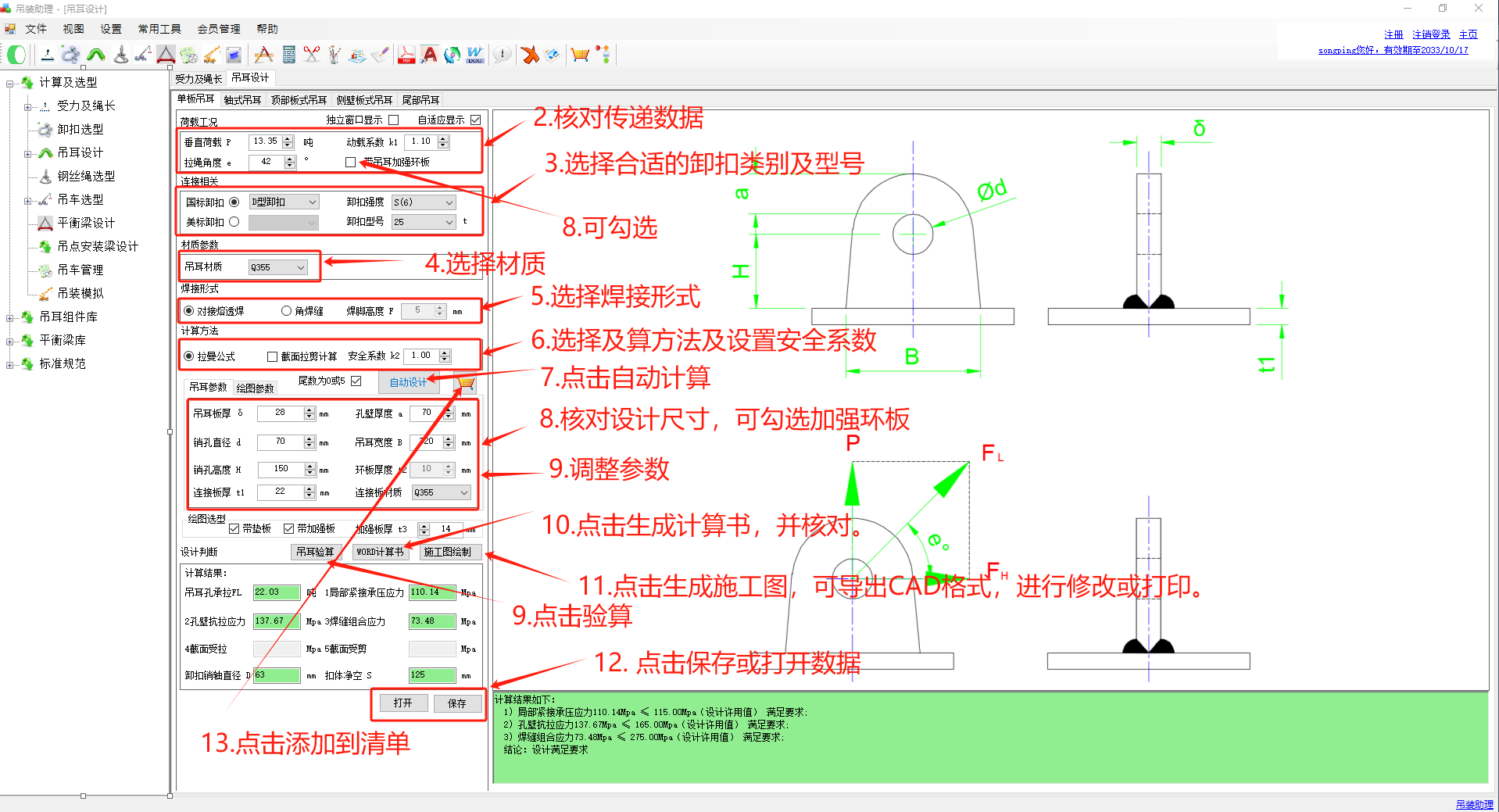

1）通过“受力及绳长”完成吊点受力分析后，点击吊耳设计，进入设计界面。
2）核对传递的垂直荷载P，动载系数K1和拉绳角度e。（此处的P已考虑不均载系数，但未考虑动载系数。）
3）选择合适的卸扣类别和型号（美标卸扣轴偏小）。
4）选择吊耳的材质。（材质强度越好，板厚越薄）
5）选择吊耳板与连接板的焊接形式（重要的设备吊耳，永久吊耳等推荐使用对接熔透焊缝，临时吊耳可采用角焊缝）。
6）选择计算方法及是否进行截面拉剪计算和设置安全系数。
7）点击自动设计。
8）核对设计的尺寸参数，若板厚大于30mm或板厚与焊接位置的板厚相差较大，则建议勾选带吊耳加强环板的选项，重新点击自动设计。
9）调整尺寸参数，点击“吊耳验算”。
10）核对计算结果无误后，点击"Word计算书"生成计算书，并核对输入，计算过程及结果。
11）核对无误后，点击“施工图绘制”，可绘制吊耳施工图，并导出CAD进行修改或打印。
12）点击保存按钮，可以保存计算结果（双击保存文件或在该位置点击打开，可打开保存文件）。
13）点击添加清单按钮，将吊耳添加至工机具清单。
6.吊车选型（）。
1）若是双机抬吊或翻转，需通过“受力及绳长/双机抬吊翻转吊点受力”完成荷载分配后，点击尾部吊车或顶部吊车选型，进入选型界面。
2）调整或输入吊物重量Q1。由于吊车设计时已考虑动载系数，因此，此处的Q1不包含动载系数。不均载荷与吊装总重量不超双机总负荷75%和单机吊装重量不超过80%控制重复，因此，建议吊物重量也不考虑不均载系数。
3）输入索具重量Q2。Q2由平衡梁重量W1，钢丝绳/吊带重量W3，吊钩重量W2，卸扣吊环等重量W4组成，软件自动计算它们的和。自动选型时，吊钩重量软件根据吊物重量自动选择合适吊钩，并填入重量。若不合适，可调整后点击验算。
4）勾选选型的优先考虑因素。
经济优先：额定载荷最接近吊装重量，配重等最轻；
吊重优先：额定载荷最大，配重中或使用超起等；
高度优先：优先考虑吊装高度，选用长臂；
考虑副臂：勾选后，软件选型时，考虑吊装使用副臂。不勾选，则不考虑副臂。
5）按右图图示，输入支座，吊物，索具及安装间隙等高度及间距。注意距离是以吊车的回转中心为起点。
6）勾选选型时是否考虑吊物与吊臂的间隙，是否限定在指定吊车上进行选型。
7）若有障碍物，则勾选有障碍物，并设置障碍物的尺寸。
8) 设置选型的限定值，安全间隙和吊钩限高。
9）点击自动选择。
10）核对软件选择的吊车型号及参数，若与实际有差别，如底饺高度E，主臂宽度W等，可以调整后点击验算。
11）核对选型的参数和结果无误后，点击"Word方案书”，生成简单的吊装方案书。
12）设置绘图参数。
13）点击吊装放样图，可以初步查看，吊装的实际大样图。
14）点击吊装绘图，可进入吊车立面布置和平面布置图，吊钩处索具连接图绘制界面。
15）点击地基核算，可进入地基验算界面。
16）点击保存和打开按钮，可以保存和打开吊车选型数据。

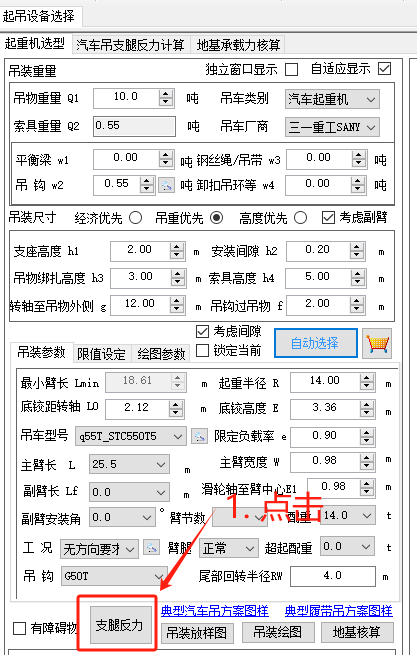

7.汽车吊支腿反力计算（点击观看视频）。7.1 选型后计算汽车吊支腿反力1）选型完成后，点击支腿反力按钮；

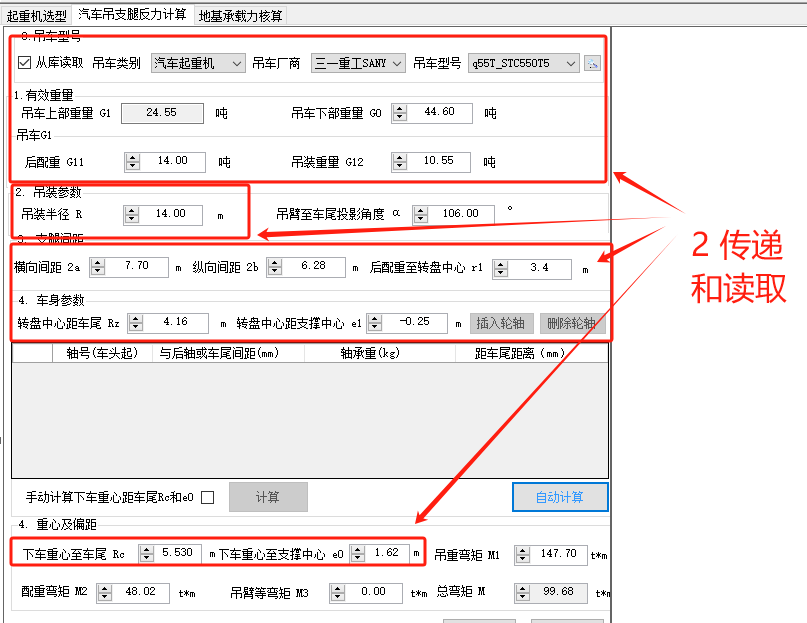

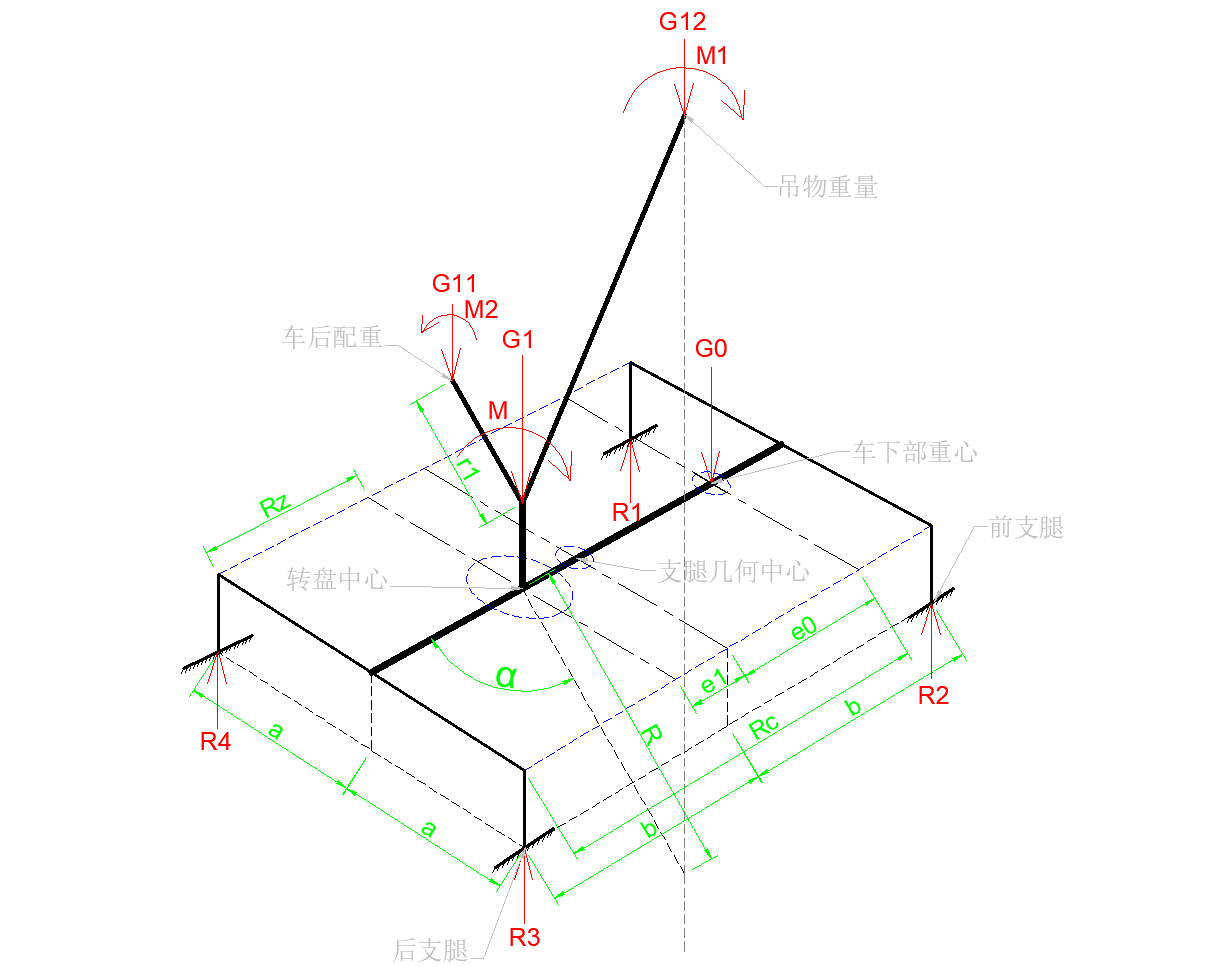

2）进入汽车吊支腿反力计算界面后，软件自动传递和读取，填入吊车下部重量G0，配重G11和吊装重量G12,吊装半径R，支腿间距a,b，转盘中心距车尾Rz,转盘中心距支撑中心e1,下车重心距离车尾Rc,下车重心距离支撑中心e0。
3）软件根据传递和读取的参数，自动计算出相对回转中心的吊重弯矩M1,配重弯矩M2和总弯矩M；
4） 根据吊装的实际情况，填入吊臂至车尾轴线偏角α ；
5） 点击自动计算。

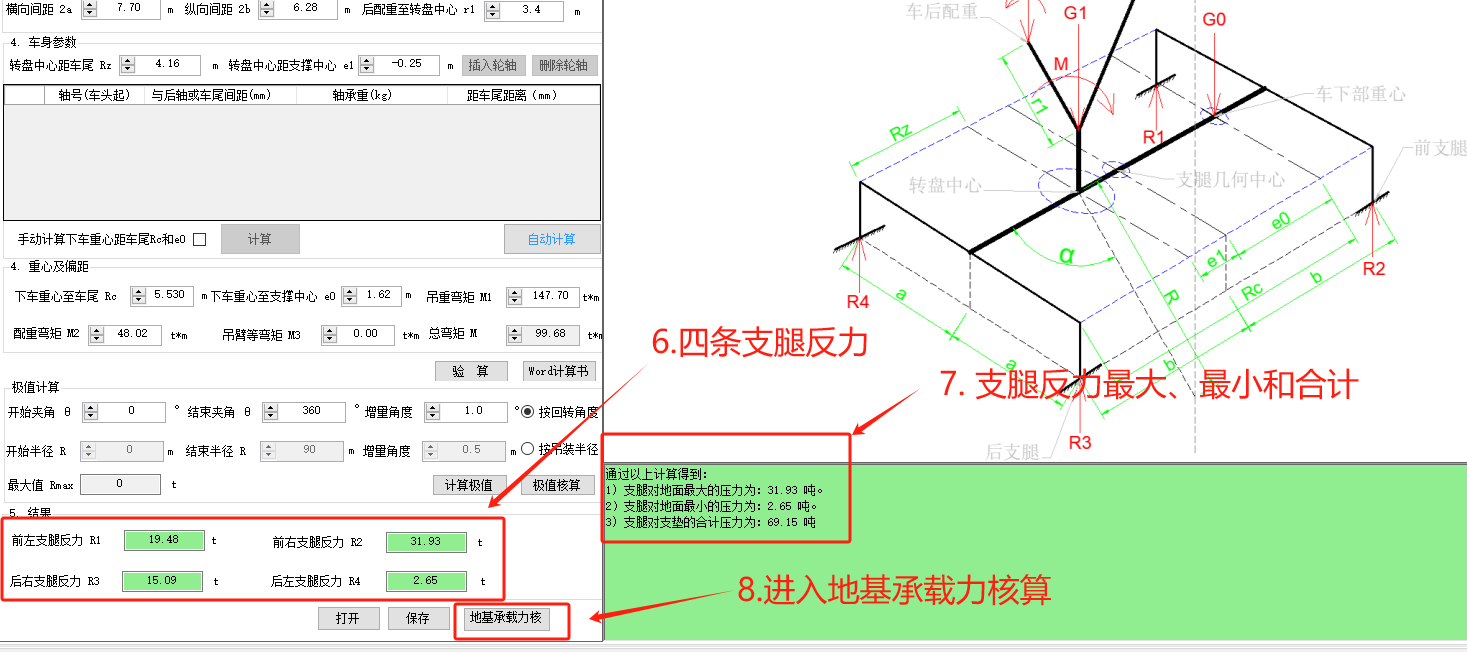

6） 软件自动计算出四条支腿的反力R1,R2,R3,R4，并统计最大、最小和合计反力；
7） 点击”Word计算书”可以得到可编辑计算书；
8） 点击“”地基承载力核算”可将支腿最大反力传递至地基承载力核算。
7.2 根据轴距及轴荷载计算汽车吊下部重量相对车尾的重心距离

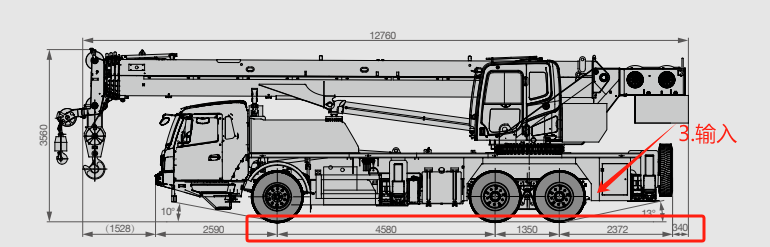

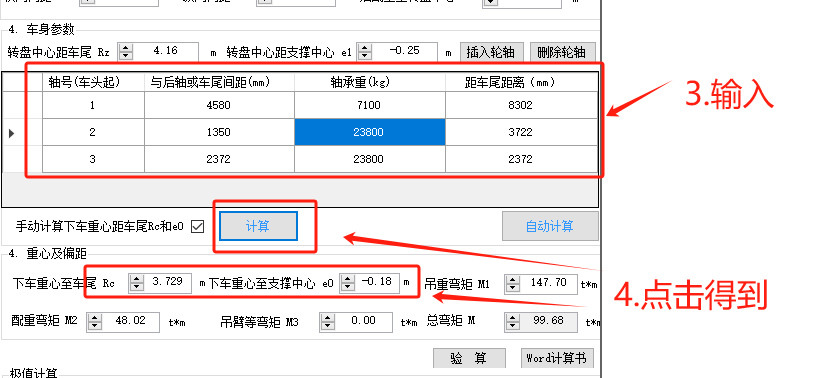

1） 根据吊车的轮廓图或吊车CAD图纸，测量并填入回转中心至车尾的距离Rz和回转中心与四个支腿中心的距离e1；
2) 勾选“手动计算下车重心距车尾RC和e0”；

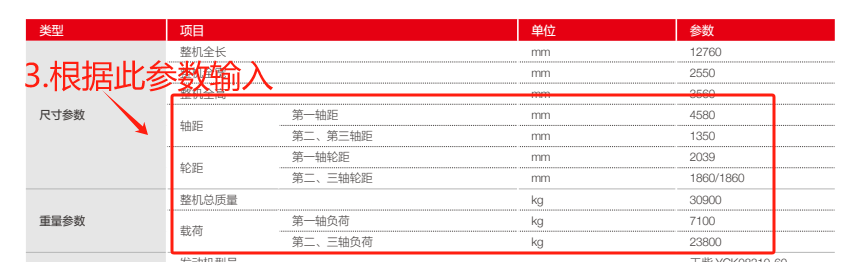

3）根据吊车的参数手册，输入轴间距和轴承重。
4） 点击计算，得到Rc和e0。

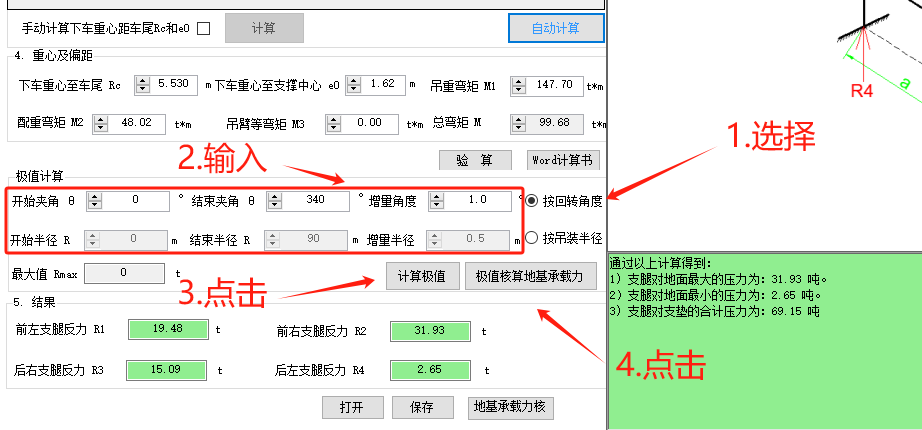

7.3 根据主臂回转角度和吊装半径计算支腿反力的极值
1) 完成其他参数输入，并完成指定角度的支腿反力计算。
2) 选择 “按回转角度”或“”按吊装半径”。
3) 输入开始角度/半径和结束角度/半径，增量角度/半径。

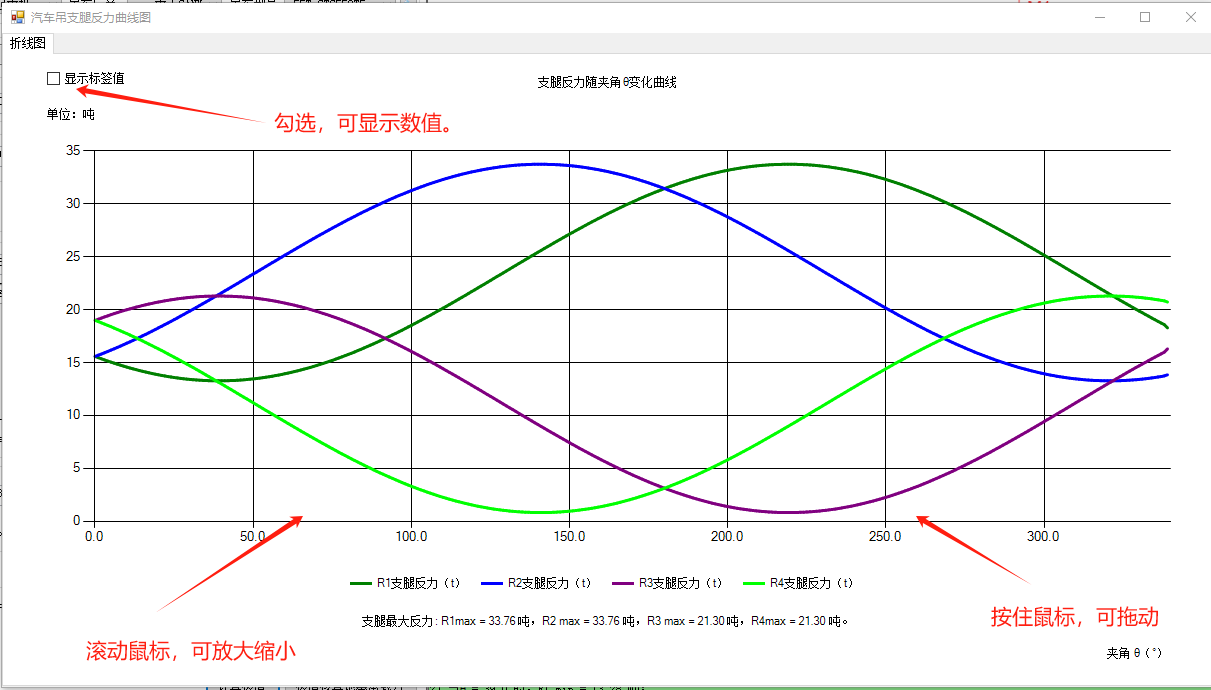

4) 点击计算极值，得到极值曲线图。
5) 点击 “极值核算地基承载力”可进行地基承载力核算。
8.地基压载法核算是否满足承载力要求。

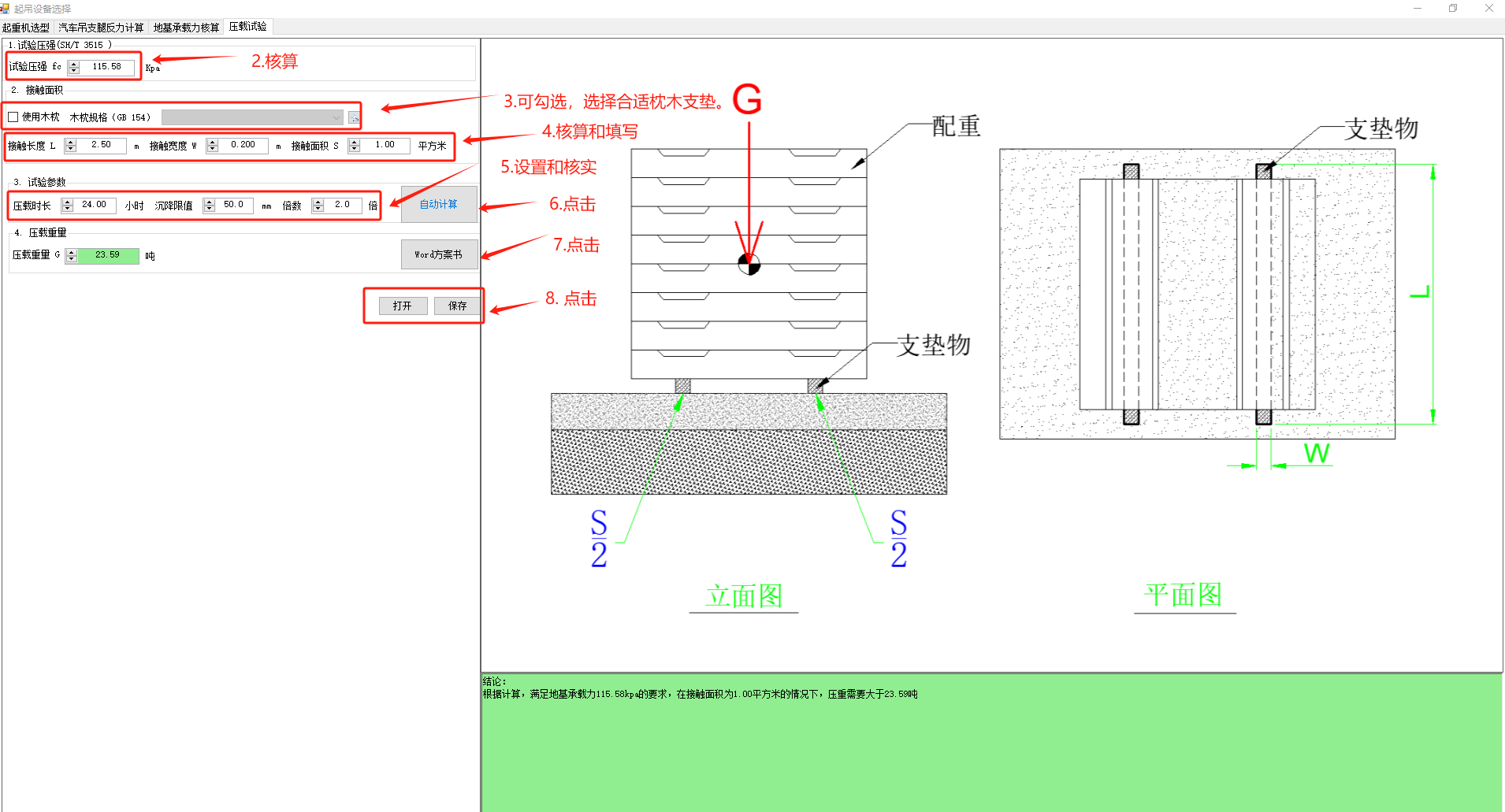

1）在“吊车选型模块”的地基承载力核算后，点击压载试验；2）核算承载力的试验压强fc;3) 若使用枕木支垫，勾选使用木枕，选择枕木规格。4）核对和填写支垫的长度和宽度，以及接触面积。5）设置试验时长，沉降限值，试验压强倍数。6）点击自动计算，得到压载重量。7）点击"Word方案书"，自动生成方案及试验记录表格。8）可点击打开和保存按钮，存储和打开数据。

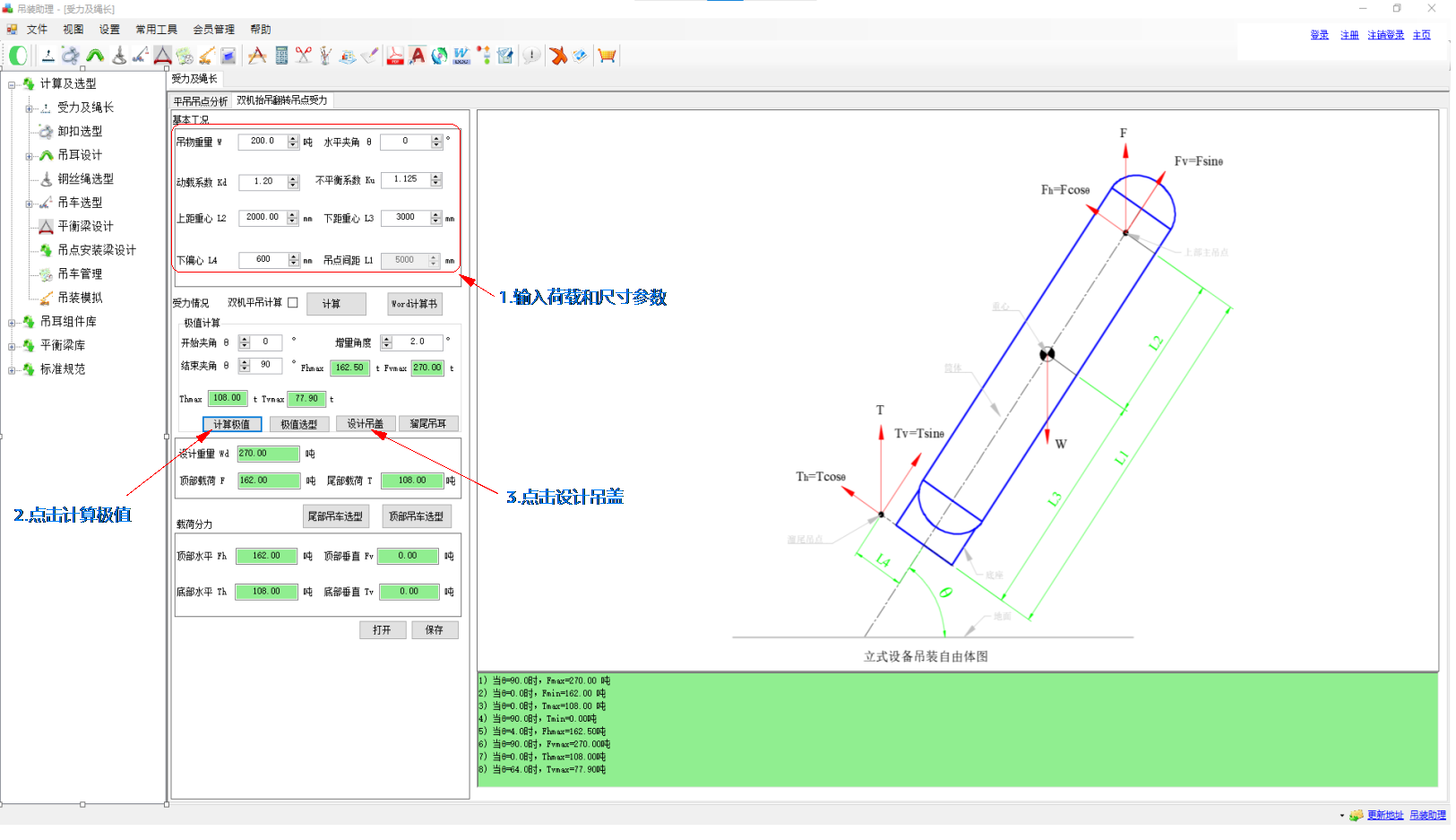

1.在受力及绳长模块的双机抬吊页面，确定吊盖吊耳受到的最大拉力和抬吊翻转时，吊盖螺栓受弯矩最大时的垂直分析Ra；
2. 进入吊盖设计页面，确定吊盖的形式，是整体锻造式，还是插焊式。
3. 若是卸扣连接，确定与吊盖吊耳的连接卸扣。
4. 确定吊盖的材质和设置或调整销轴直径。
5. 输入与吊耳连接法兰的参数，包括法兰的直径，厚度，螺栓孔数量，大小及孔组直径，法兰材质等信息。
6. 确定连接螺栓的规格，材质。
7. 若是自定义材料，确定材料的屈服强度和抗拉强度，以及材料设计的安全系数。
8. 若选择的是插焊式吊盖，确定吊盖的焊接方式。
9. 选择计算方法，是否包含截面拉剪计算及设置安全系数，建议综合系数（动载，不均载，安全系数乘积）不小于1.5。
10. 点击“自动设计”设计出吊盖参数。
11. 调整吊盖参数，点击“吊盖验算”。
12. 点击“Word计算书”，生成详细的计算书。
13. 点击“施工图绘制”，生成详细的施工图。
14.点击“保存或打开”进行数据保存或切换。

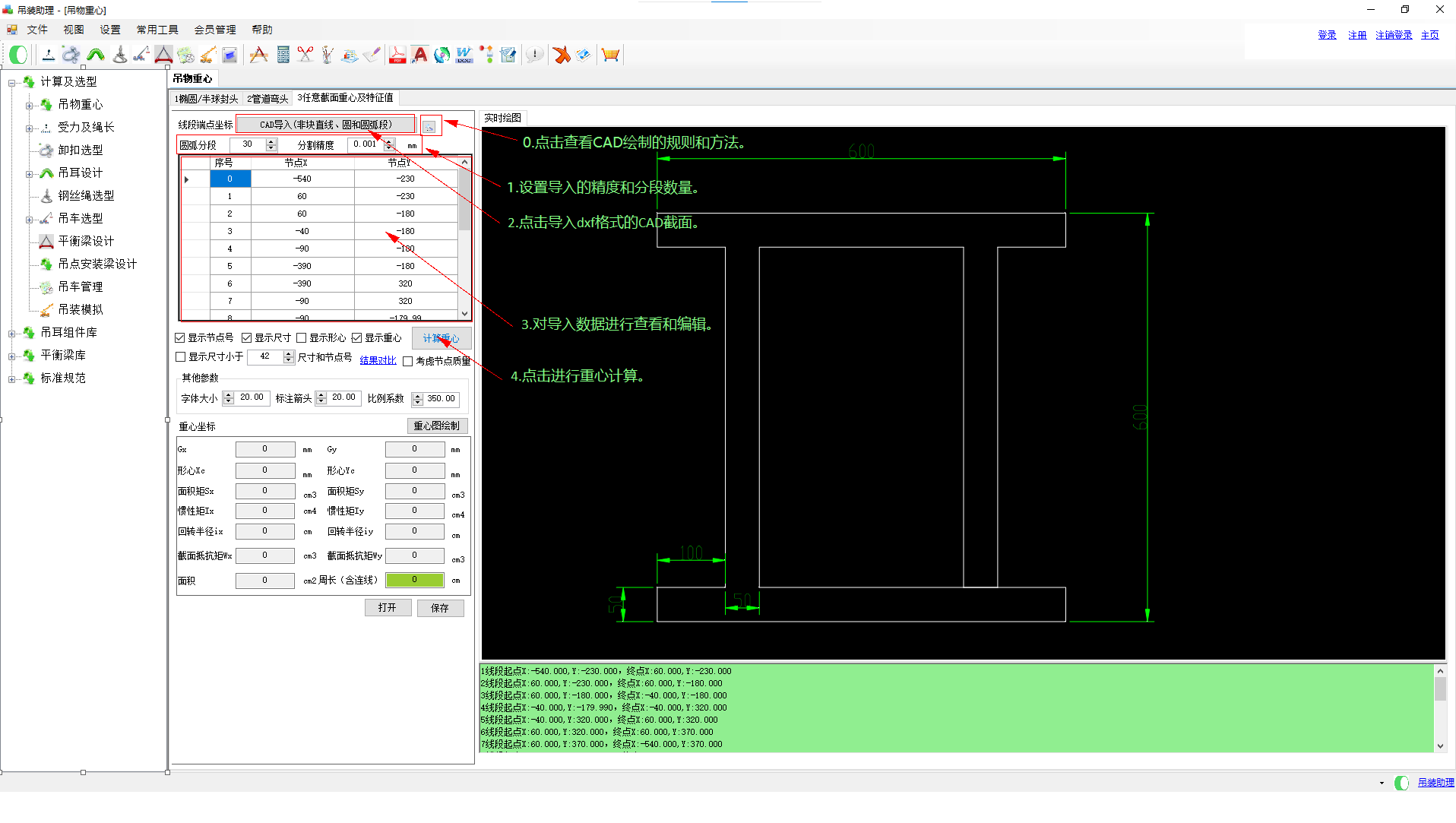

匀质投影截面是指等厚钢板，管道，圆柱，圆筒，风管等零件，在投影面任意地方上，取相同面积，得到的质量相同；0）点击查看绘制和导入CAD图形的版本和规则。1）设置导入开口的精度和曲线分段的数量。2）点击导入按钮，导入dxf格式的截面。3）可对导入的数据进行查看和修改。4）点击计算重心，得到重心位置。5）在右侧的黑色区域点击右键或点击重心图绘制，可导出CAD格式的重心位置图。
一 微信扫码绑定
1. 注册时，按提示扫码绑定。
2. 注册后，扫码绑定，详见如下步骤：
0）用户登录成功后，点击用户信息修改，进入修改界面。
1） 输入旧密码。
2） 输入验证码。
3） 勾选用户协议。
4） 点击绑定微信。
5） 手机打开微信，扫码完成绑定。
二 微信扫码登录
1. 点击登录按钮，进入登录界面。
2. 点击微信扫码登录，切换至扫码界面。
3. 手机打开微信，扫码完成登录。
问题12
按如下图步骤进行自助购买，激活会员使用。
手机扫码，关注抖音账号，观看视频教程。
